GN22-12D/3150A 雙極

產品概述：

GN22-12、  GN22-12C、  GN22-12D系列戶內高壓隔離開關，為大電流戶內高壓隔離開關，適用于額定電壓10kV，三相交流50Hz電力系統中，高壓開關設備作為有電壓無負載的情況下分合電路之用。

GN22開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式，使開關動熱穩定性能優異，操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝，使開關導電性能好，體積小，質量輕。它的出線端子便于與真空斷路器、油斷路器連接，可縮小過度接頭，降低成本。

使用環境：

       1、海拔：不超過1000m；

       2、周圍空氣溫度：-30℃ ~+40℃；

       3、周圍環境相對濕度：日平均不大于95%，月平均值不大于90%；

       4、地震強度不超過8級；

       5、安全場所：沒有火災，易燃，易爆，嚴重污穢，化學腐蝕及劇烈振動場所。

         開關的結構與工作原理：

      GN22-12/2000A-6300A戶內高壓隔離開關屬三相閘刀式隔離開關，每相導電部分通過兩個支柱絕緣子固定在底架上，三相平行安裝，導電部分由觸頭、觸刀、觸座組成，各相閘刀中間均有拉桿絕緣子，拉桿絕緣子與底架旋轉軸上的小拐臂連接，底架旋轉軸通過操作拉桿與CS6-2手動操作機構或CJ6-A電動機構連接。本產品與傳統結構產品不同之處在于，為了減少接觸壓力與操作力矩之間的矛盾，采用了合閘、鎖緊兩步動作原理，在主軸旋轉75°角為移動合閘。它用于轉動觸刀從分閘位到合閘極限位置，主軸繼續旋轉8°角為鎖緊動作。其原理是通過拉桿向下移動推動鋼球，鋼球推動滑頂軸，滑頂軸推動磁鎖板，通過磁鎖板的彈性漲緊形成對觸刀的壓力，使觸刀與觸頭鎖緊。另外觸刀有一定的初壓力，因而有一定的自清掃作用，分閘與之相反。

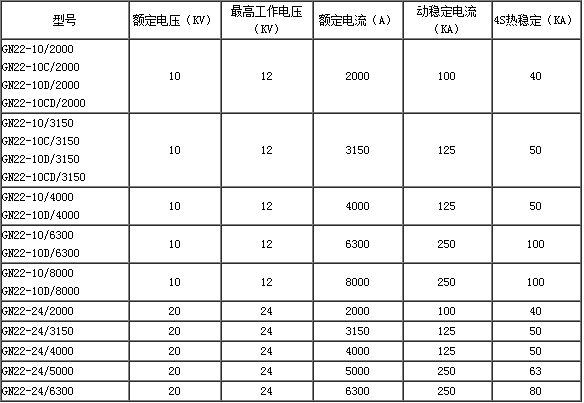

         主要技術參數：
